JKS-01A シリーズ 製品情報 ・ JKS-01A Series Product Information
2軸性傾斜角センサ(アナログ出力仕様)ダイレクト防水カプラータイプの傾斜センサ
X軸・Y軸 2軸検出にて傾きを測定

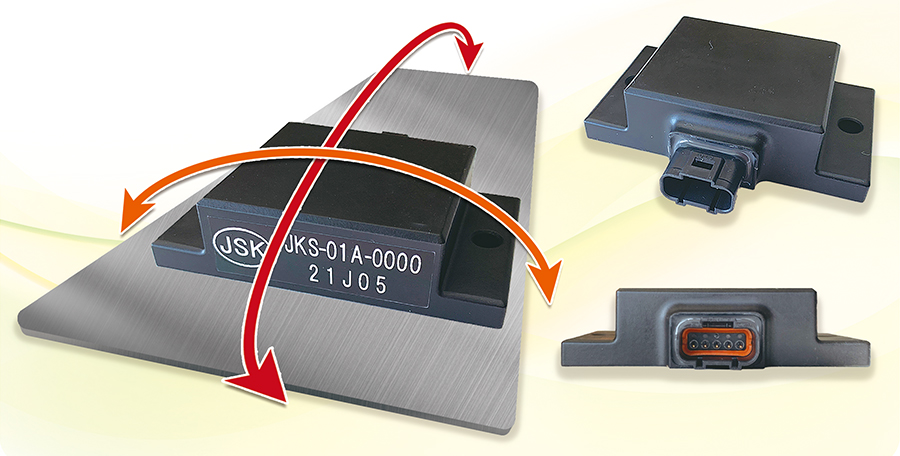

![JKS-01A](images/jks-01a/top.jpg)
防水・小型軽量設計であらゆる傾きを検出します 検出角度等カスタム対応致します
特 徴
- ダイレクト防水カプラーの為、取付及びアフターが簡単
- 直線性±1%FS以下
- X軸・Y軸の2軸検出します
- 防水仕様の為、安心して使用頂けます
- 小型・ローコスト
用途例
- 建設用機械 / 農業用機械 / 土木作業用機械
高所作業車 / 特装車、ゴルフカート / 車両機器
鉄道、船舶 / 医療用機器 / 産業用機械 / アグリ関係
橋脚、橋台 / 道路等傾き / 空調機器 / セキュリティ関係 等
型番 | JKS-01A |
---|---|
有効傾斜角範囲 | ±80°(検出幅 160°) |
使用電圧範囲 | 10~16VDC |
消費電流 | 20mA以下 |
出力電圧 | DC0.3V~4.7V±0.1V ( DC12V 25℃にて ) ( 1方向軸を0°に固定とする ) |
水平電圧 | DC2.5V±0.1V(DC12V 25℃にて) |
応答速度 | 0.2秒 |
出力特性 | DC出力インピーダンス 0.5Ω(短絡電流 20mA) |
感 度 | 27mV/1度 ±5% |
直 線 度 | ±1%FS以下 |
使用温度範囲 | -20℃~+85℃(保存時 -30℃~+85℃) |
使用湿度範囲 | 35~95%Rh(保存時35~95%RH) |
保護構造 | IP67 |
ケース材質 | ABS 樹脂 |
重 量 | 約44g |
コネクター | CB01A1-05#A(住鉱テック)相手側CB01A6-05#0-01/02 |

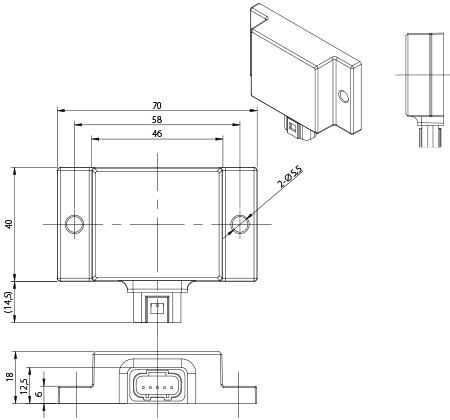

外形寸法
![外形寸法図](images/jks-01a/gaikei_sunpou.jpg)

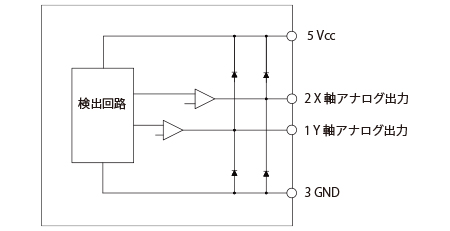

接続図
![接続図](images/jks-01a/kairozu.jpg)

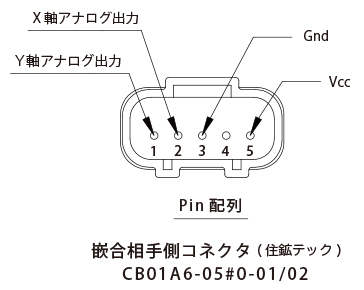

Pin配列
![Pin配列図](images/jks-01a/pin.jpg)

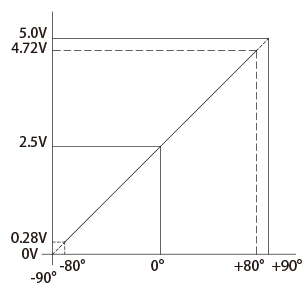

特性グラフ

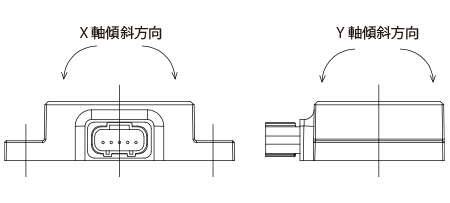

![傾き図](images/jks-01a/graph1.jpg)
![特性グラフ](images/jks-01a/graph2.jpg)
